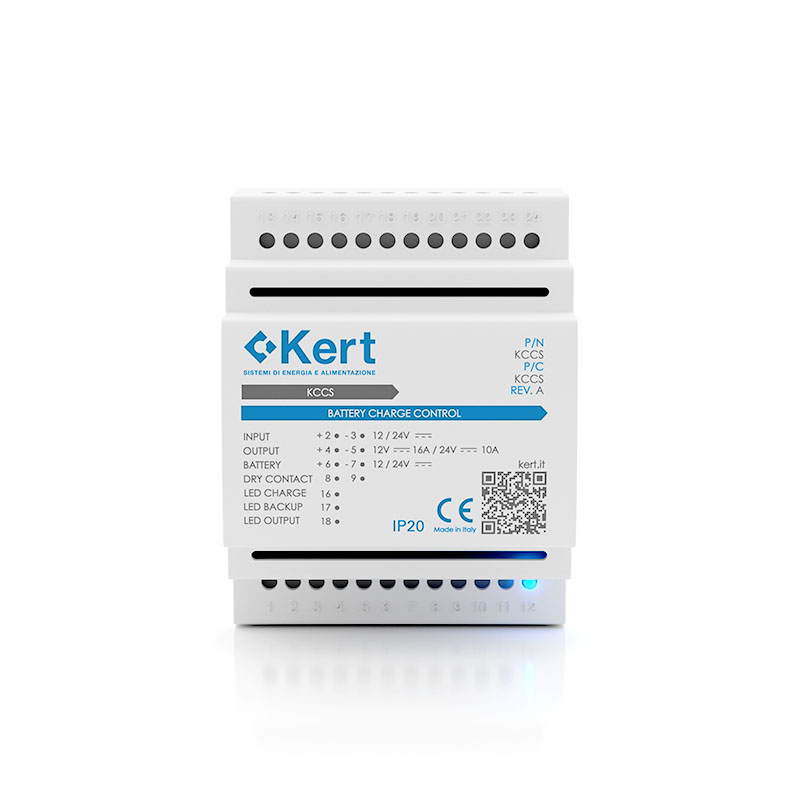

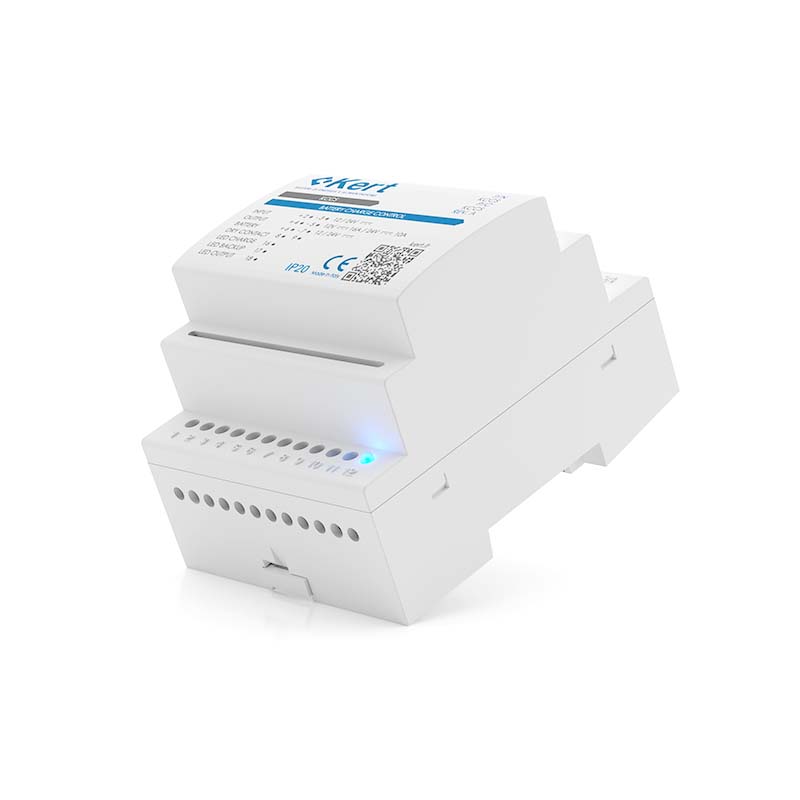

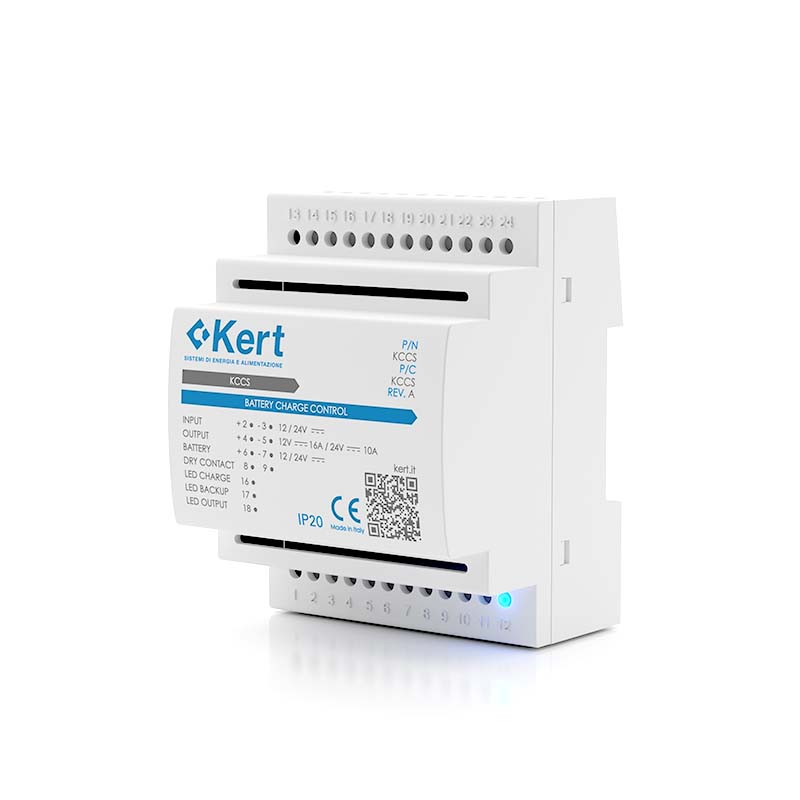

Controllo carica-scarica batterie | KCCS | KCCS

Modulo di controllo carica/scarica batteria 12/24V 10/16A Autosettante, DIN rail. Dati ingresso: 12/24Vdc, autosettante. Dati uscita: 12Vdc, 16A – 24Vdc, 10A, 240W. Presenza di 3 led segnalazione per tensione ingresso Alimentatore presente, Carico alimentato dalla batteria, Tensione uscita alimentazione carico presente. contatto pulito di serie per segnalazione stato ed allarmi. Capacità di ricarica: 1Adc, compatibile con batterie di tipo al piombo ermetico AGM, sino a 24Ah. Modulo munito di fusibile interno per la protezione della batteria. dimensioni: 4 moduli DIN. come funziona: il KCCS viene collegato all'uscita dell'Alimentatore e della batteria, ricreando un UPS in Vdc. in presenza di rete, l'Alimentatore alimenta il KCCS, il quale a sua volta alimenta il carico e ricarica la batteria. il KCCS protegge la batteria da cariche/scariche profonde. in assenza di rete, la batteria alimenta il KCCS, che, con tempo di trasferimento pari a 0ms, alimenta il carico garantendone la corretta alimentazione. Normative: EN IEC 62368-1 EN IEC 61000-6-1 EN IEC 61000-6-3

Codice: KCCS | Categoria: Alimentazione in corrente continua | Versione: A | EAN: 8054377011895 | Garanzia: 24 mesi

Descrizione

Dati prodotto
▼

Part number	KCCS
Product code	KCCS
Descrizione breve	Controllo carica-scarica batterie
EAN13	8054377011895
Famiglia prodotto	FST1 Alimentatori
Classe prodotto	Alimentazione in corrente continua
Paese di origine	IT
Garanzia	24 mesi
Imballaggio	10 PZ (SCA)
Classe sconto	FSC02 Generale
Codice HS	8504.40.60

Informazioni generali
▼

Quantità confezione Pz	10
Vendibile fuori confezione	✓
Normative	EN 61000-6-1, EN 61000-6-3, EN 62368-1, Direttiva Rohs, Direttiva Reach
Tecnologia	Lineare
Classificazione Pelv / Selv	Nessuna
SIL secondo IEC 61508	Senza
Livello di performance secondo EN ISO 13849-1	Senza

Caratteristiche
▼

Ripple	–
Raffreddamento	Naturale
Protezioni	Sovraccarico, Cortocircuito
Contatti disponibili	Contatto per funzionamento
Segnalazioni visive	DC OK
Temperatura di funzionamento (°C)	-10 – 60 °C
Umidità Relativa	0-95%
Derating	–
Adatto per installazione in serie	✗
Esecuzione del collegamento elettrico	Raccordo a vite
Adatto per funzioni di sicurezza	✗
Parallelabilità	No

Dati di Ingresso
▼

Tipo di tensione (tensione di alimentazione)	DC
Tensione di alimentazione nominale in AC 50 Hz (V)	V
Tensione di alimentazione nominale in AC 60 Hz (V)	V
Fase	Monofase
Tensione di alimentazione nominale DC (V)	13.8 – 27 V
Frequenza ingresso Hz	–
Corrente Ingresso Iout nominale (110) A	0
Corrente Ingresso Iout nominale (230) A	0
Corrente di piccolo all'accensione (110) A	0
Corrente di piccolo all'accensione (230) A	0
Assorbimento di potenza (VA)	0 VA
Potenza dissipata a 230Vac (W)	0

Dati di Uscita
▼

Valore nominale tensione d'uscita 1 (V)	12 V
Valore nominale tensione d'uscita 2 (V)	24 V
Valore nominale tensione d'uscita 3 (V)	0 V
1a tensione d’uscita (V)	13.8 – 27 V
2a tensione d’uscita (V)	V
3a tensione d’uscita (V)	V
Tensione d’uscita regolabile	✗
Max. corrente d’uscita 1 (A)	16 A
Max. corrente d’uscita 2 (A)	0 A
Max. corrente d’uscita 3 (A)	0 A
Valore nominale corrente d'uscita 2 (A)	0 A
Valore nominale corrente d'uscita 3 (A)	0 A
Potenza erogata (W)	0 W
Stabilizzato	✗
Efficienza % >	90
Tensione d’uscita regolata	✗
Resistente a corto circuito	✗

Custodia
▼

Tipo Installazione	Guida Din
Materiale del corpo	Plastico UL94V-0
Grado di protezione (IP)	IP20
Numero moduli DIN	4
Peso Kg	0,51
Peso confezionato (Kg)	0,55
Montaggio su guida portante possibile	✗
Altezza (mm)	90 mm
Altezza della parte incassata (mm)	0 mm
Larghezza (mm)	70 mm
Larghezza di montaggio (mm)	0 mm
Profondità (mm)	66 mm
Format	Civile
